玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

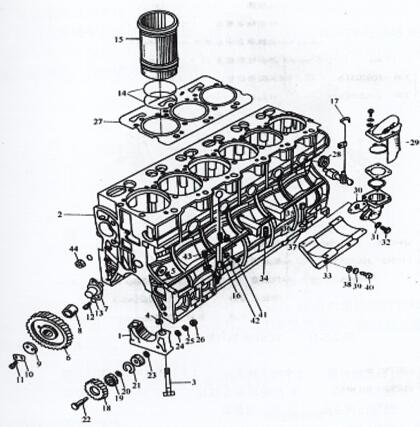

图2-3 -10 YC6108G气缸体总成

1的轴承套盖  2汽缸体  3CNC主的轴承套螺帽  4定位系统套  6正时惰伞齿  7惰轴榫承套  8惰轴榫衬套  9惰轮挡片  10锁片  11小螺帽  14封水圈  15缸套  18汽车机高压油泵前面传动蜗轮伞齿  19的轴承套  27缸垫  29呼入的器  33高压油泵底托  34修正平垫  37球体平垫  40底托螺帽  44主油道密封胶塞

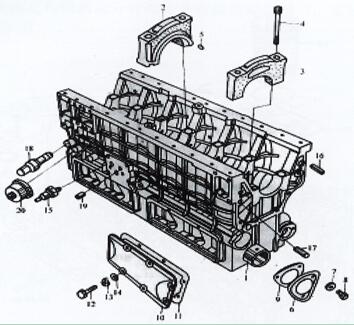

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2中丝杠承盖 3丝杠承盖 4丝杠承螺母 5销 8气缸轴轴承端盖螺母 15液压过低報警器 18调压阀屏幕总成 20液压報警器

1．玉柴柴油机水堵及主油道油堵的安装

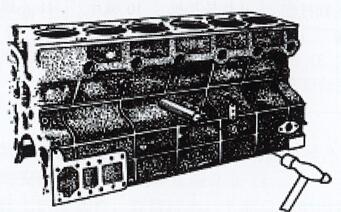

对水堵的安裝参考图2-3-12，安裝规定：一种是在水堵密胶封盖表面匀涂上11747密胶封盖胶。第二是安裝后的水堵外激光切割端面与组织细胞对齐或稍低一些。

图2-3 -12设备水堵的安装程序

  玉柴柴油机主油道油堵的安装

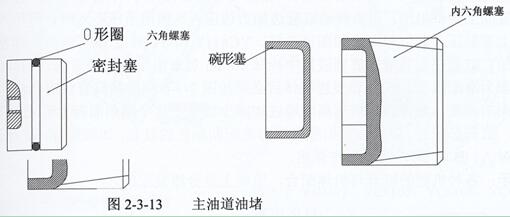

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封严塞，后油堵为碗形塞，详细图2-3 -13下图。

安装要求：

(1)在螺塞中段涂上545密闭胶，用内六角板手卡紧就能。(2) 密封盖塞口有O形圈，布置时心难以损毁。(3)布置终止后，良好的密封性塞及螺 塞外内孔应偏低于机身内孔。布置时，用软黑色金属敲一敲即入。

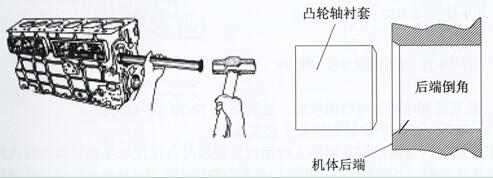

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台开发面是有倒角的（前沿不倒角），于是连接衬套时，用专用型工作装从空压机后台开发朝前沿依次连接。(2) 气缸轴衬套油孔要对齐缸体上的进油孔。主要：对YC6105、YC6108 机第5、6挡衬套具有千秋一油孔到达摇背座。YC6M机只需一油孔对齐。（因轴瓦上开了油槽）YC4108机第2、4档具有千秋一油孔到达摇背座。以外网络制式只能有第一点挡有 ～油孔到达摇背座。固此在按照时请加主要。(3) 衬套安装使用后挪到卧镗加上工到包含規定宽度，让如表2-3-4。

3．缸套安装注意事项。

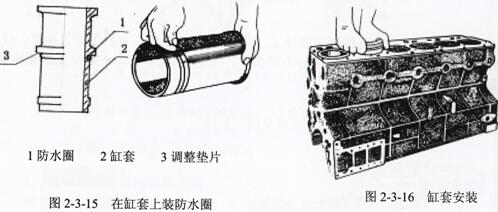

(1)祛除缸套台肩处的浮锈或除积碳。(2)装置前先查玉柴发直流无刷电汽轮机汽轮机缸套孔的直径需不需要适用的规定请求如表2-3-3。(3)在缸套能装手表防水性圈（YC6112镶缸套机、YC4112型号及YC4110 型号为干井式缸套，都要装手表防水性圈）(4)往设备上装时，在防渗水区域涂上出一些柴油机油，用力过度甩动缸套边加力边压入。如手去压不进时，能作铺好木板垫平上面敲压入落实到位可以了，如图甲所示2-3-16。YC4112和YC6112机缸套与设备是紧积极配合的，缸套在装前先放进液氮中冷却水10min后掏出用仓垫板轻敲入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配选时，以零件分组名称有茶汤颜色标记配选同有茶汤颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在此不于详述。提醒：各式形号的缸套与心肌细胞结合，基本准则上是分类零件的。

1．柴油机油保压激光喷嘴、喷钩的装配。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 雾炮装修材料是丁晴耐室温的建筑工程pp塑料，进行安装程序时真接压入数控车床主滚针轴承座雾炮孔需先。规范要求压足，难以大于滚针轴承座孔。进行安装程序完了后，要用色拉油枪添加汽油作汽压喷洒于实验室检测，在火塞左右两止点时雾炮喷射出的油束需要射在火塞内腔外壁，且油束难以延拓。准备：当起倾向使用时间间隔较长，凡在拆油底壳时，准备检修喷咀是否需要老化试验变质影响，请谅解影响，应该换好件。

(2) 发动机油待闭式冷却塔喷钩为不锈钢管补焊件，安装程序程序时靠位置定位功能销位置定位功能，用螺拴紧固连接在空压机上。安装程序程序前先审核限压阀球活动内容什么情况下能够灵便，补焊件油孔什么情况下能够流畅。规范喷钩喷油肯定紧贴发动机气缸环件内腔对发动机气缸环件带内待闭式冷却塔油道的设备，油束规范射进发动机气缸环件上的油道。（靠焊 接件处理维持），同时喷钩难以与发动机气缸环件裙部或曲轴平衡性块发生约束。注意事项：安装系统所配发动机气缸环件，肯定开了喷钩让位口。
